fpc排線能過多大電流?
文章出處：網責任編輯：作者：恒成和線路板廠人氣：-發表時間：2025-07-07 14:27:00

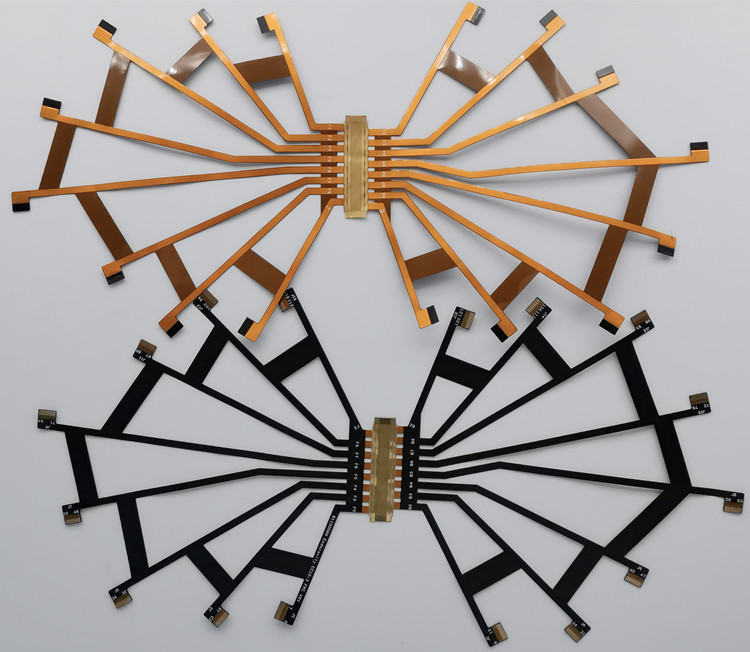

fpc排線（柔性印刷電路）因輕薄、可彎曲的特性，廣泛應用于手機、汽車電子、醫療器械等精密設備中。其載流能力直接影響設備安全性與穩定性，需結合材料、結構與場景綜合判斷。以下從核心影響因素、選型方法及注意事項展開分析。
一、FPC排線載流能力的關鍵影響因素
高溫會顯著降低載流能力：25℃環境下可載流3A的排線，在85℃時可能降至1.8A。密閉空間需預留30%以上的載流冗余，或通過增加散熱孔、鋁箔屏蔽層提升散熱效率。
二、不同場景下的載流選型建議
消費電子（手機、手表）
多為低電流信號傳輸，單根排線載流0.5A-1A即可滿足（如屏幕排線、傳感器連線），推薦0.5mm間距、18μm厚銅的FPC，兼顧柔性與成本。
汽車電子（車載屏幕、BMS系統）
需耐受-40℃~125℃寬溫，電源排線建議選35μm厚銅、多Pin并聯（如4Pin并聯承載8A），連接器優先選帶鎖扣的耐高溫型號（如TE AMP系列）。
工業設備（伺服電機、機器人）
頻繁彎折場景需選耐彎折FPC（動態彎折壽命＞100萬次），載流設計需考慮瞬時沖擊電流（如電機啟動時），建議按額定電流的1.5倍選型。
三、載流能力測試與驗證方法
靜態載流測試：通過直流電源施加電流，用熱像儀監測排線溫度，確保長期工作溫度不超過基材Tg值（FR-4基材≤130℃，PI基材≤260℃）。
動態彎折測試：在載流狀態下進行往復彎折（角度±90°，頻率1次/秒），驗證彎折過程中電阻變化率（應≤10%）。
選型公式參考：
安全載流（A）= 導體截面積（mm²）× 電流密度（A/mm²）
（注：常溫下電流密度建議取5-8A/mm²，高溫環境降為3-5A/mm²）
四、專業選型支持與定制服務
若您在FPC排線載流設計中遇到困惑（如大電流方案、耐溫選型），可聯系18681495413獲取技術支持。我們提供從材料選型、結構設計到性能測試的全流程服務，可定制厚銅（70μm-105μm）、高耐溫（200℃以上）、多Pin并聯等特殊方案，確保排線在復雜工況下穩定可靠運行。
