PCB電路板的噴錫、OSP、沉金工藝有什么不同

文章出處：http://www.cmnh1.cn/網責任編輯：恒成和線路板廠作者：恒成和線路板廠人氣：-發表時間：2025-07-12 16:17:00

PCB 電路板的噴錫、OSP、沉金工藝在原理、性能和應用上有顯著區別，以下是核心對比：

一、PCB 電路板工藝原理

噴錫（HASL）：將PCB浸入熔融錫鉛/無鉛合金，通過熱風刀吹平形成錫層，厚度30-50μm，屬于物理沉積。

OSP（有機保焊膜）：在銅面化學生成極薄有機膜（0.2-0.5μm），隔絕空氣防氧化，焊接時高溫分解露出銅面。

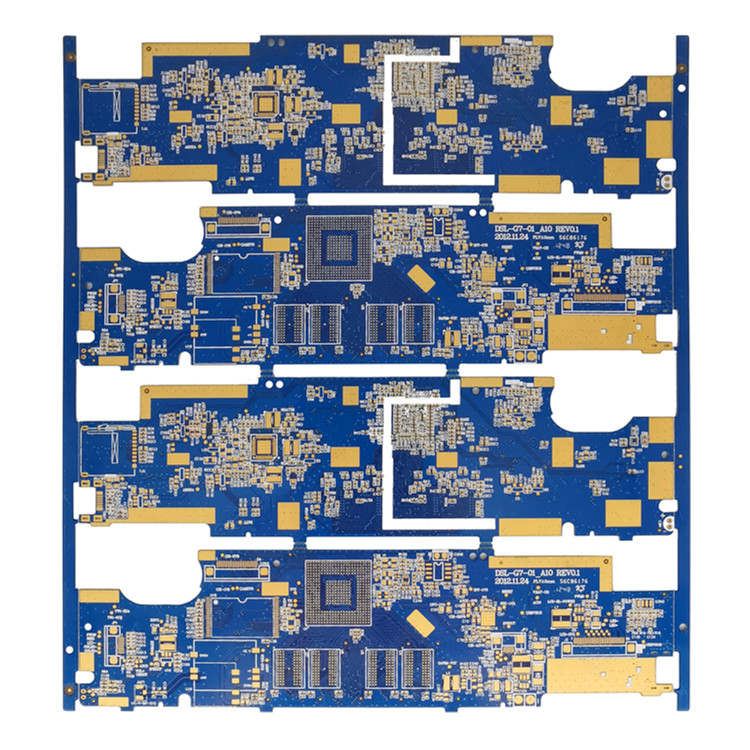

沉金（ENIG）：化學鍍鎳（3-7μm）后浸金（0.05-0.2μm），形成鎳金雙層防護，金層導電且抗氧化。

二、關鍵性能差異

可焊性與存儲：

噴錫：可焊性好，支持多次焊接，存儲期1年以上，但高溫易產生錫須。

OSP：初期可焊性優，但僅支持1-2次回流焊，存儲期短（3-6個月），需避免高溫高濕。

沉金：金層抗氧化，可焊性穩定，支持多次焊接，存儲期最長（2年以上）。

表面平整度與精度：

噴錫：錫層厚度不均（±10%），平整度差，不適合BGA等細間距元件。

OSP：膜層極薄，平整度極佳，適合高密度HDI板。

沉金：鎳金層均勻致密，平面性最優，滿足0.1mm以下細間距封裝需求。

電氣性能與成本：

噴錫：錫電阻率較高（11.5μΩ·cm），成本最低（約沉金的1/3）。

OSP：不影響信號傳輸，成本次之（約沉金的1/5）。

沉金：金電阻率低（2.44μΩ·cm），高頻損耗小（10GHz下0.2dB/cm），但成本最高（金材料昂貴）。

三、適用場景

噴錫：工業控制、汽車電子等對成本敏感且需長期存儲的產品。

OSP：消費電子（手機、平板）等短周期、高密度量產場景。

沉金：5G基站、服務器、航空航天等高頻高速、高可靠性設備。

四、環保與工藝復雜度

噴錫（無鉛）和OSP環保性較好，沉金因含鎳需嚴格控制黑墊風險；OSP工藝最簡單，沉金工藝最復雜（需控制鎳磷含量）。

選擇時需權衡成本、精度、可靠性：低成本選噴錫/OSP，高頻高精度選沉金。歡迎聯系18681495413，為您提供專業技術支持。
