PCB技術電解電容和電容

文章出處：http://www.cmnh1.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2016-03-23 15:01:00

一．固定電容器：指一經制成后，其電容量不能再改變的電容器。

電容器一般可以分為沒有極性的普通電容器和有極性的電解電容。普通電容器分為固定電容器、半可調電容器（微調電容器）、可變電容器。

1．電容的分類：電容一般按電介質來分類。

1）紙介電容器：一般容量在幾十皮法（pF）到零點幾微法（uF），耐壓有250V、400V、630V等，容量誤差一般為：±5%，±10%，±20%。還有一種是金屬化紙介電容器，最大特點是具有有限的自愈能力。一般不能用于高頻電路中，工作頻率只有幾十KHZ。

2）滌綸電容器：

3）聚苯乙烯電容器：

4）聚丙烯電容器：

5）聚四氟乙烯電容器：

6）聚酰亞胺薄膜電容器：

7）聚碳酸酯薄膜電容器：

8）復合薄膜電容器：

9）漆膜電容器：

10）疊片形金屬化聚碳酸酯電容器：

11）云母電容器：

12）瓷介電容器：價格低廉，應用廣泛。分為低壓低功率和高壓高功率2種。

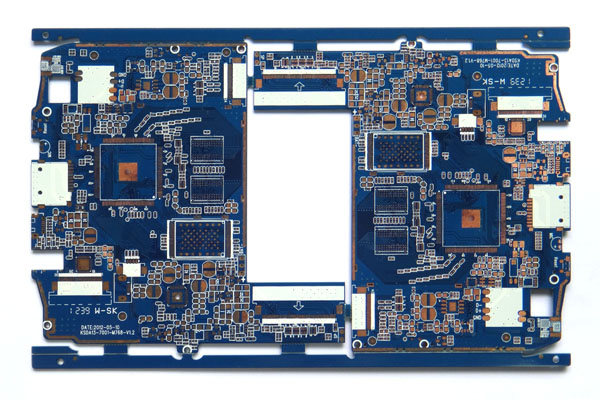

電路板

低壓低功率瓷介電容器按照所用材料的性能、特點，可以分為I和II型。I型的特點是介質損耗低，電容量對于溫度、頻率、電壓、時間的穩定性都比較好，常用于高頻電路。II型的特點是體積小，但穩定性差、介質損耗大，常用于低頻電路。超高頻瓷介電容器，可用于頻率不超過500MHZ的高頻電路中。

高壓高功率的瓷介電容器，通常只適合在低損耗、功率不大的電路中使用。

13）玻璃釉電容器：

2．電容的型號命名：

1）各國電容器的型號命名很不統一，國產電容器的命名由四部分組成：

第一部分：用字母表示名稱，電容器為C。

第二部分：用字母表示材料。

第三部分：用數字表示分類。

第四部分：用數字表示序號。

2）電容的標志方法：

（1）直標法：用字母和數字把型號、規格直接標在外殼上。

（2）文字符號法：用數字、文字符號有規律的組合來表示容量。文字符號表示其電容量的單位：P、N、u、m、F等。和電阻的表示方法相同。標稱允許偏差也和電阻的表示方法相同。小于10pF的電容，其允許偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色標法：和電阻的表示方法相同，單位一般為pF。小型電解電容器的耐壓也有用色標法的，位置靠近正極引出線的根部，所表示的意義如下表所示：

顏色黑棕紅橙黃綠藍紫灰

耐壓 4V 6.3V 10V 16V 25V 32V 40V 50V 63V

（4）進口電容器的標志方法：進口電容器一般有6項組成。

第一項：用字母表示類別：

第二項：用兩位數字表示其外形、結構、封裝方式、引線開始及與軸的關系。

第三項：溫度補償型電容器的溫度特性，有用字母的，也有用顏色的，其意義如下表所示：

序號字母顏色溫度系數允許偏差字母顏色溫度系數允許偏差

1 A 金 +100 R 黃 -220

2 B 灰 +30 S 綠 -330

3 C 黑 0 T 藍 -470

4 G ±30 U 紫 -750

5 H 棕 -30 ±60 V -1000

6 J ±120 W -1500

7 K ±250 X -2200

8 L 紅 -80 ±500 Y -3300

9 M ±1000 Z -4700

10 N ±2500 SL +350~-1000

11 P 橙 -150 YN -800~-5800

備注：溫度系數的單位10e -6/℃；允許偏差是 % 。

第四項：用數字和字母表示耐壓，字母代表有效數值，數字代表被乘數的10的冪。

第五項：標稱容量，用三位數字表示，前兩位為有效數值，第三為是10的冪。當有小數時，用R或P表示。普通電容器的單位是pF，電解電容器的單位是uF。

第六項：允許偏差。用一個字母表示，意義和國產電容器的相同。也有用色標法的，意義和國產電容器的標志方法相同。

3．電容的主要特性參數：

（1）容量與誤差：實際電容量和標稱電容量允許的最大偏差范圍。一般分為3級：I級±5%，II級±10%，III級±20%。在有些情況下，還有0級，誤差為±20%。精密電容器的允許誤差較小，而電解電容器的誤差較大，它們采用不同的誤差等級。

常用的電容器其精度等級和電阻器的表示方法相同。用字母表示：D——005級——±0.5%；F——01級——±1%；G——02級——±2%；J——I級——±5%；K——II級——±10%；M——III級——±20%。

（2）額定工作電壓：電容器在電路中能夠長期穩定、可靠工作，所承受的最大直流電壓，又稱耐壓。對于結構、介質、容量相同的器件，耐壓越高，體積越大。

（3）溫度系數：在一定溫度范圍內，溫度每變化1℃，電容量的相對變化值。溫度系數越小越好。

（4）絕緣電阻：用來表明漏電大小的。一般小容量的電容，絕緣電阻很大，在幾百兆歐姆或幾千兆歐姆。電解電容的絕緣電阻一般較小。相對而言，絕緣電阻越大越好，漏電也小。

（5）損耗：在電場的作用下，電容器在單位時間內發熱而消耗的能量。這些損耗主要來自介質損耗和金屬損耗。通常用損耗角正切值來表示。

（6）頻率特性：電容器的電參數隨電場頻率而變化的性質。在高頻條件下工作的電容器，由于介電常數在高頻時比低頻時小，電容量也相應減小。損耗也隨頻率的升高而增加。另外，在高頻工作時，電容器的分布參數，如極片電阻、引線和極片間的電阻、極片的自身電感、引線電感等，都會影響電容器的性能。所有這些，使得電容器的使用頻率受到限制。

不同品種的電容器，最高使用頻率不同。小型云母電容器在250MHZ以內；圓片型瓷介電容器為300MHZ；圓管型瓷介電容器為200MHZ；圓盤型瓷介可達3000MHZ；小型紙介電容器為80MHZ；中型紙介電容器只有8MHZ。

4．電路符號：

5．電容的使用：

1）選擇合適的型號：

2）合理確定電容器的精度：

3）確定電容器的額定工作電壓：對一般電路，電路的工作電壓應為電容器額定電壓的10%~20%；當有脈動電壓時，工作電壓應為脈動的最高電壓。當應用于交流時，額定電壓隨頻率的增加而要相應增大。當溫度環境比較高時，額定電壓還要選用更大的。

4）盡量選擇絕緣電阻大的電容：

5）考慮溫度系數和頻率特性：

6）注意使用環境：

二．電解電容器：

電解電容器一般有正、負極之分，即具有極性。因此在電路中使用時正、負極不能接錯。現在已經可以制造無極性的或用于交流電路的電解電容器，稱為雙極性電解電容或無極性電解電容。在外加電壓的作用下，由于某種原因而引起局部損壞的器件，具有自行修補的作用，這種現象叫做電解電容的自愈。

電解電容一般只能在－20℃～＋70℃的范圍內使用。特性受溫度、頻率的影響很大。一般經常使用的都是鋁電解電容。鋁電解電容的型號一般是CDXX，容量、耐壓、正負極都標記在外殼上。有時也用引線的長短來表示，長線為正，短線為負。
