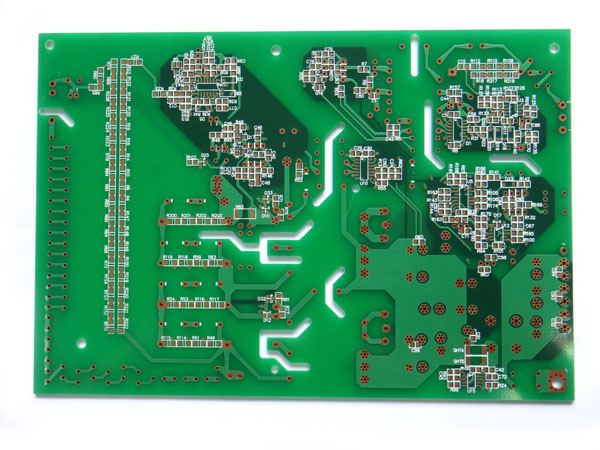

對于低頻率板卡來講，PCB就是把設計圖紙中的元器件互聯起來，但是隨著頻率越來越高，PCB在電子設備中已經開始扮演傳輸線的功能，比如手機無線通信、雷達通信、衛星通信，頻率越高對PCB板的性能要求越高，它的性能可以決定整個設備的性能，因此PCB的性能測試在產品生產的各個環節尤為重要。

　　利用TDR(Time Domain Reflectometry)時域反射計測試PCB板、線纜和連接器的特征阻抗是IPC(美國電子電路與電子互連行業協會)組織指定的特征阻抗量測方法，在電子測量領域得到了廣泛的應用和普及。但是，TDR也是電子設備，通常情況下，和其它電子設備一樣，帶寬越高，對靜電放電(ESD)/電氣過載壓力(EOS)就越敏感，所以使用高帶寬TDR（如18GHz以上）的多數行業客戶可能都經歷過TDR 的ESD/EOS損壞。特別是PCB制造行業，因?yàn)門DR的使用頻率比較高，靜電損壞，不管是否包含EOS，這樣的損壞常常會給生產效率和成本控制帶來較大影響，所以甚至有的客戶開始考慮用其它設備替代TDR。但考慮到TDR阻抗測試方法的時域特性以及其高的測試效率、測試精度和測試一致性等優點，它一直是IPC-TM-650規范和HDMI,USB-IF, VESA Displayport等工業組織指定的、權威的特征阻抗測試標準。

　　大多數有經驗工程師都了解，大部分ESD/EOS是瞬間產生的，且由于實驗室環境溫度的變化、一起操作人員的使用經驗以及被測產品駐留靜電等偶發因素的影響，ESD/EOS是不可能被完全避免的，所有的電子量測設備比如：示波器、信號源和VNA都有明確具體的防ESD/EOS要求，電子量測設備性能越高端，對應的防ESD/EOS要求就越高。同時，ESD/EOS對電子測量設備的影響是可以不斷累積的，大量重復的ESD/EOS造成的靜電累積會逐漸損傷該測量設備，最終造成其量測功能惡化。
