PCB布線設計中，對于布通率的的提高有一套完整的方法，在此，我們為大家提供提高PCB設計布通率以及設計效率的有效技巧，不僅能為客戶節省項目開發周期，還能最大限度的保證設計成品的質量。

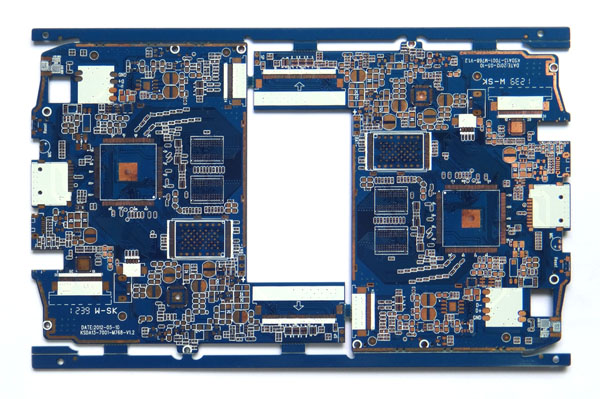

　　1、確定PCB的層數

　　線路板尺寸和布線層數需要在設計初期確定。如果設計要求使用高密度球柵數組(BGA)組件，就必須考慮這些器件布線所需要的最少布線層數。布線層的數量以及層疊(stack-up)方式會直接影響到印制線的布線和阻抗。板的大小有助于確定層疊方式和印制線寬度，實現期望的設計效果。

　　多年來，人們總是認為線路板層數越少成本就越低，但是影響線路板的制造成本還有許多其它因素。近幾年來，多層板之間的成本差別已經大大減小。在開始設計時最好采用較多的電路層并使敷銅均勻分布，以避免在設計臨近結束時才發現有少量信號不符合已定義的規則以及空間要求，從而被迫添加新層。在設計之前認真的規劃將減少布線中很多的麻煩。

　　2、設計規則和限制

　　自動布線工具本身并不知道應該做些什幺。為完成布線任務，布線工具需要在正確的規則和限制條件下工作。不同的信號線有不同的布線要求，要對所有特殊要求的信號線進行分類，不同的設計分類也不一樣。每個信號類都應該有優先級，優先級越高，規則也越嚴格。規則涉及印制線寬度、過孔的最大數量、平行度、信號線之間的相互影響以及層的限制，這些規則對布線工具的性能有很大影響。認真考慮設計要求是成功布線的重要一步。

　　3、組件的布局

　　為最優化裝配過程，可制造性設計(DFM)規則會對組件布局產生限制。如果裝配部門允許組件移動，可以對電路適當優化，更便于自動布線。所定義的規則和約束條件會影響布局設計。

　　在布局時需考慮布線路徑(routing channel)和過孔區域。這些路徑和區域對設計人員而言是顯而易見的，但自動布線工具一次只會考慮一個信號，通過設置布線約束條件以及設定可布信號線的層，可以使布線工具能像設計師所設想的那樣完成布線。

　　4、扇出設計

　　在扇出設計階段，要使自動布線工具能對組件引腳進行連接，表面貼裝器件的每一個引腳至少應有一個過孔，以便在需要更多的連接時，線路板能夠進行內層連接、在線測試(ICT)和電路再處理。

　　為了使自動布線工具效率最高，一定要盡可能使用最大的過孔尺寸和印制線，間隔設置為50mil較為理想。要采用使布線路徑數最大的過孔類型。進行扇出設計時，要考慮到電路在線測試問題。測試夾具可能很昂貴，而且通常是在即將投入全面生產時才會訂購，如果這時候才考慮添加節點以實現100%可測試性就太晚了。

　　經過慎重考慮和預測，電路在線測試的設計可在設計初期進行，在生產過程后期實現，根據布線路徑和電路在線測試來確定過孔扇出類型，電源和接地也會影響到布線和扇出設計。為降低濾波電容器連接線產生的感抗，過孔應盡可能靠近表面貼裝器件的引腳，必要時可采用手動布線，這可能會對原來設想的布線路徑產生影響，甚至可能會導致你重新考慮使用哪種過孔，因此必須考慮過孔和引腳感抗間的關系并設定過孔規格的優先級。

　　5、手動布線以及關鍵信號的處理

　　盡管本文主要論述自動布線問題，但手動布線在現在和將來都是印刷線路板設計的一個重要過程。采用手動布線有助于自動布線工具完成布線工作。無論關鍵信號的數量有多少，首先對這些信號進行布線，手動布線或結合自動布線工具均可。關鍵信號通常必須通過精心的電路設計才能達到期望的性能。布線完成后，再由有關的工程人員來對這些信號布線進行檢查，這個過程相對容易得多。檢查通過后，將這些線固定，然后開始對其余信號進行自動布線。

　　6、自動布線

　　對關鍵信號的布線需要考慮在布線時控制一些電參數，比如減小分布電感和EMC等，對于其它信號的布線也類似。所有的EDA廠商都會提供一種方法來控制這些參數。在了解自動布線工具有哪些輸入參數以及輸入參數對布線的影響后，自動布線的質量在一定程度上可以得到保證。

　　應該采用通用規則來對信號進行自動布線。通過設置限制條件和禁止布線區來限定給定信號所使用的層以及所用到的過孔數量，布線工具就能按照工程師的設計思想來自動布線。如果對自動布線工具所用的層和所布過孔的數量不加限制，自動布線時將會使用到每一層，而且將會產生很多過孔。

　　在設置好約束條件和應用所創建的規則后，自動布線將會達到與預期相近的結果，當然可能還需要進行一些整理工作，同時還需要確保其它信號和網絡布線的空間。在一部分設計完成以后，將其固定下來，以防止受到后邊布線過程的影響。
